製品

スルーホールコネクタシリーズ

  • 説明

アプリケーション

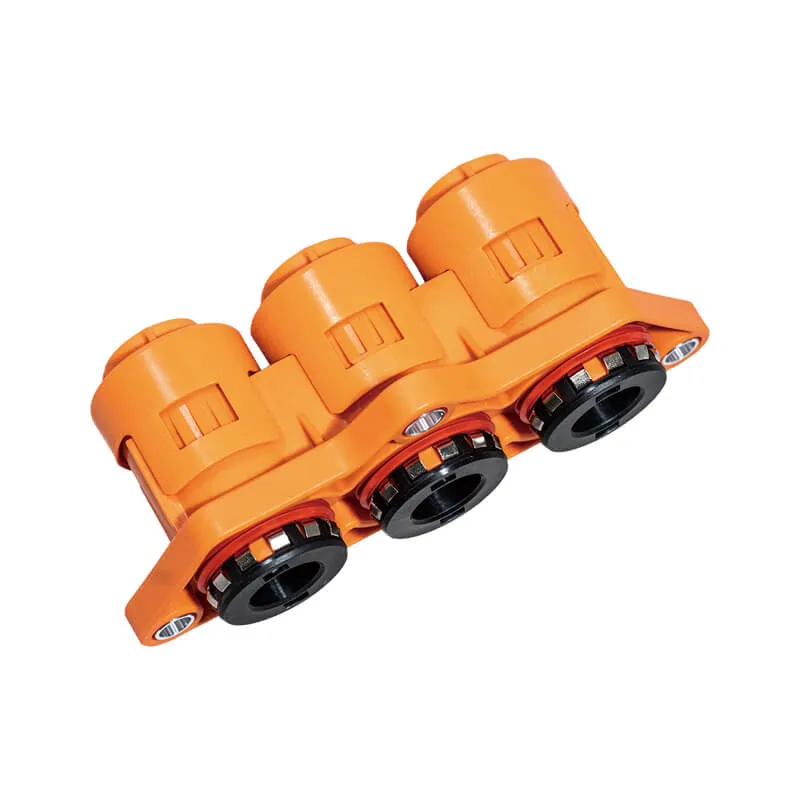

本製品は車載コネクタであり、電気自動車または電動オートバイ部品間の接続に使用されます。

電気的性能 (Electrical performance)

定格電流 (Rated Current) 80A/120A/150A/200A
定格電圧 (Rated Voitage) 850V DC
絶縁抵抗 (Insulation Resistance) 5000MΩ 最小 (乾燥時)
200MΩ 最小 (湿度95%時)
耐電圧 (Test Voitage) 3000V AC



4200V DC

機械的性能 (Mechanical performance)

最小嵌合回数 (Minimum Mating Cycles) /
対応電線範囲 (Wire Range) 電源線: 16mm²/25mm²/35mm²

環境性能 (Environment performance)

保護等級 (IP Degree) IP67
動作温度 (Operation Temperature) -40℃~+125℃
耐塩水噴霧 (Salt Spray Resistance) 144時間 (接合状態)

参考規格 (Reference standard)

USCAR-2
